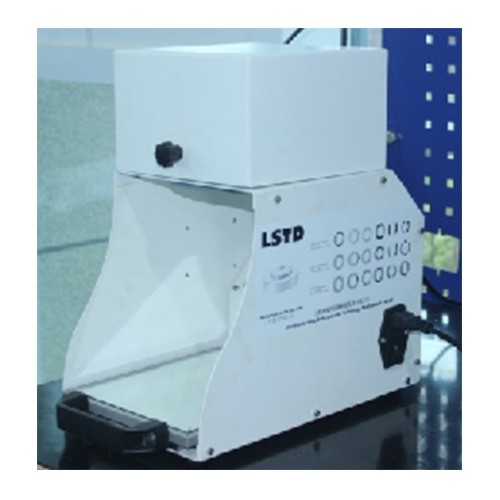

Оптично-плоска система вимірювання площинності
Оптична плоска поверхня є найбільш надійним і об'єктивним способом перевірки площинності високоточних деталей. Довжина хвилі монохроматичної лампи становить 589,3 нм, кожна смуга, показана на поверхні деталей, дорівнює площинності 0.3 мкм. Монохроматична лампа типу A може використовувати оптичну площину діаметром 30 мм -150 мм, тип B призначений для використання оптичної плоскості діаметром до 300 мм. Вимірювальний прилад можна поставити у виробничу зону, стабільний і простий у використанні. Для невеликих, легких і легкодеформованих деталей рекомендується використовувати тип А, а для великих важких деталей — тип В.
спец | розмір оптичного плоского | ||||||||
OD | 30 мм | 45 мм | 60 мм | 80 мм | 100 мм | 150 мм | 200 мм | 250 мм | 300 мм |
Товщина | 15 мм | 15 мм | 20 мм | 20 мм | 25 мм | 30 мм | 40 мм | 45 мм | 50 мм |
Толерантність | 30 мм -60 мм :0,03 мкм | ||||||||
Одна світла смуга (0.3um)
Одна світла смуга (0.6um)
Одна світла смуга (0.9um)
